Kurzanleitung Einstellung MMSSTV

und mit dem Programm Audiocable

Diese Beschreibung basiert auf die MMSSTV-Version 1.13a
AudioCable 4.2
und Windows 7 Pro 64Bit

Unsere Idee war es über unseren TS 3 Server Funk-Gateway.no-ip.org mit anderen TS 3 Clienten (CrossLink)Bilder zu versenden.Natürlich kann man das ganze auch über HF-Gateway betreiben.Hier für haben wir einen speziellen Raum eingerichtet MMSSTV.Um Bilder zu versenden musst du dich mit deinem CrossLink oder Gateway in diesem Raum befinden.Wie sowas aus sieht kannst du auf unsere Internetseite sehen http://Landfunker-Freunde-BW.dyndns.org/HTM+HTML/MMSTV.html.Für uns was dies eine neue heraus Forderung sowas zu verwirklichen.In der zwischen Zeit erreichen wir ein sehr gutes Ergebnis was die Bildqualität betrifft.Wer aber für solche technischen Spielereien zu haben ist der liegt bei uns genau richtig.

AudioCable instalieren und einrichten

Buero@gateway-heide.de

Auf unser Inernetseite http://funk-gateway.no-ip.org/Edelweiss/Einstellungen/Virtual_Audio_Cable.html wird genau beschrieben wie das Programm Audiocable zu installieren ist.Man kann natürlich auch eine zweite USB-Soundkarte dazu verwenden.Zur Steuerung zwischen MMSSTV und dem TS 3 Clienten brauchen wir das AudioCable(USB-Soundkarte).In userem b.z benützen wir das Programm AudioCable und verwenden cable 57 und 58.
Zur Steuerungs-geschichte gehen wir später noch näher drauf ein.

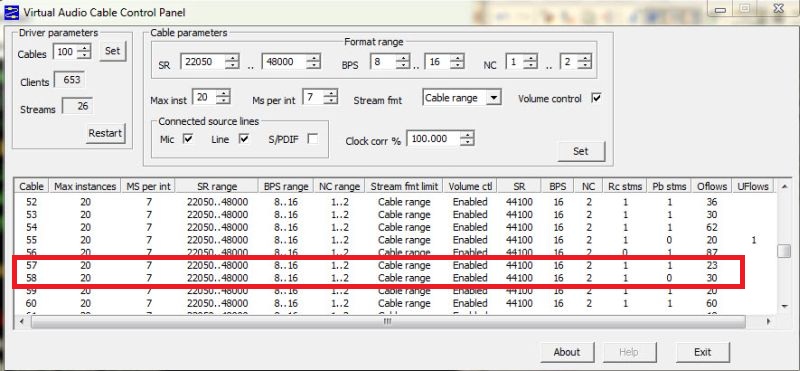

1.Cable
2.Mic
3.Line
4.Volumen Control

Hier wählst du deine Audiocable aus
Hier setzt du ein Häcken
Setzt du genau so ein Häckchen
Wie auch bei Volumen Control

Diese Einstellungen sind dafür da,dass du bei Windows 7 Soundcontol die Pegelabstimmung später vornehmen kannst. Das wars an Einstellung bei Virtual Audio Cable ControlPanel.
Willst du später noch Änderungen an deiner Virtueller Soundkarte vornehmen müssen aber alle Virtuelle Audiocable deaktiviert sein.
(Das heißt keine Virtuelle Soundkarte darf in Betrieb sein)

Kurzanleitung eines zweiten TS 3Clienten für MMSSTV

In dieser Anleitung wollen wir uns nur mit der Sound-Einstellung des TS 3 Clienten beschäftigen.
Wie ein zweiter Client installiert wird und in Betrieb genommen wird könnt ihr auf der Internetseite http://funk-gateway.no-ip.org/Edelweiss/TS3/TS3m.html nach lesen.

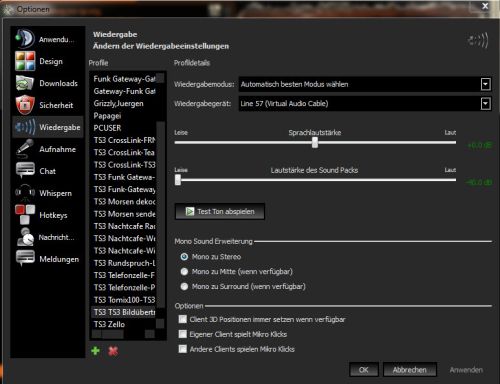

In unserem b.z.haben wir für Wiedergabe Line57 (Virtual Audi Cable) gewählt.

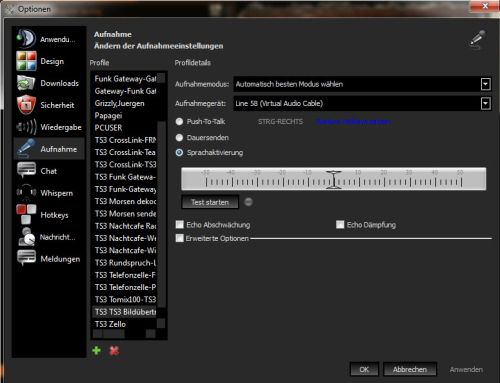

und für Aufnahme Line58 (Virtual Audi Cable) gewählt.
Wiedergabe:Die beste Erfahrung habe ich festgestellt wenn der Schieberegler für Sprachlautstärke in der mitte steht. +0.0 db
Der Schieberegler für Lautstärke des Sound Packs sollte ganz links stehen. -40.0 db
Siehe auch die Grafik.
Bei Aufnahme muss Sprachaktivierung aktiv sein.

Kurzanleitung MMSSTV Audio Einstellung
In dieser Anleitung wollen wir uns nur mit der Sound-Einstellung von MMSSTV 1.13A beschäftigen.
Wie MMSSTV installiert wird und in Betrieb genommen wird könnt ihr auf der Internetseite http://Landfunker-Freunde-BW.dyndns.org/HTM+HTML/Einstellung.html unter der Rubrik:MMSSTV,MMSSTV-Repeater,Anleitung Grafik Teil1 und 2 nach lesen.

Sound Card MMSSTV IN Line 57(Virtual Audio Cable)ist mit dem TS 3 Clienten Wiedergabe Line In 58(Virtual Audio Cable)verbunden
Sound Card MMSSTV Out Line 58(Virtual Audio Cable)ist mit dem TS 3 Clienten Aufnahme Line In 57(Virtual Audio Cable)verbunden.
Das nennt man dann eine so genannte Kreuzverbindung.

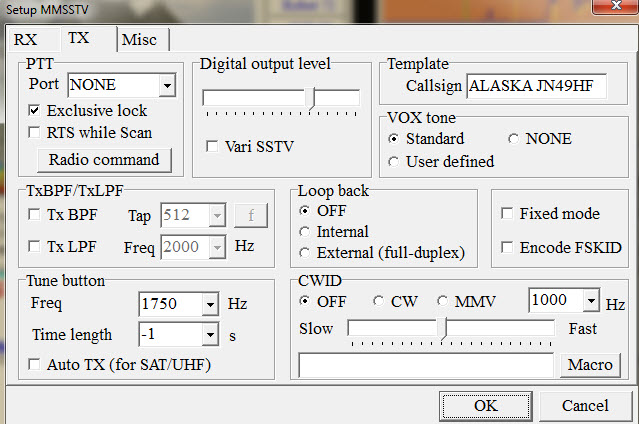

Digital output level:
Dieses Schieberregler ist mit verantwortlich für die Qualität der Bildübertragung.Hier müßt ihr etwas spielen bis ihr ein sauberes Bild sendet.Zur Kontrolle könnt ihr auf die Hauptseite von http:Funk-Gateway.no-ip.org gehen und eurer Ergebnis betrachten
Bitte achtet auch wenn ihr Bilder versendet das ihr nichts anderes so lange an eurem PC macht

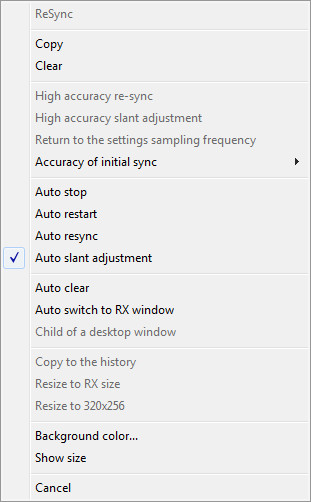

Auto slant adjustment setzt ihr ein Häckchen:
Das aktivieren bewirkt das die Bilder automatisch justiert werden

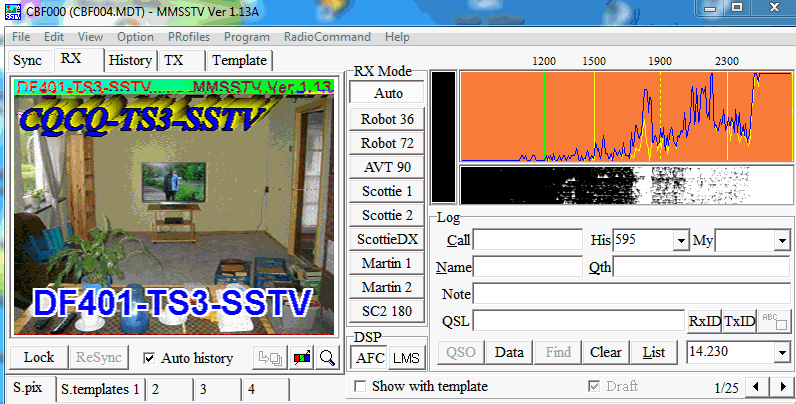

Orginalton MMSSTV

Hier noch einen Link zur Harrys Internetseite.http://www-heide.de Auf dieser Internetseite erhaltet ihr viele nützlichen Information über unser Hobby Esstv wie auch MMSSTV.

Habt ihr Fragen noch oder braucht ihr Hilfe so meldet euch.Zu erreichen sind wir am besten auf Skype.Harry aus Heide oder Alaska Juergen helfen euch gerne beim einrichten.
