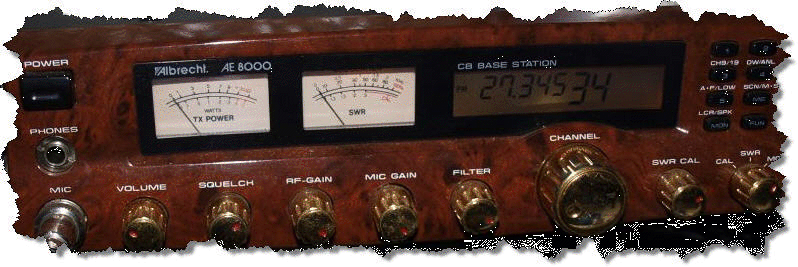

Die Albrecht AE 8000 ist das Gateway das sie mit der Welt verbindet

Technische Daten

Pin Belegung der Mikrofonbuchse Packet Radio Zusatzgeräte
1;   NF - Mikrofon   Sendetaste
2;   RX für Auswerter (hochohmig)   Masse
3;   PTT-TX (beim Senden auf Masse)   TXD   Stummschalt. RX
4;   Up/Down ( Kanalwahl)   DTR   Diskriminator-Ausgang
5;   Masse   DND   Modulation Sender
6;   12 V für Verstärkermikrofon   12 V (DC)
7;   RTS
8;   CTS

Freqenzbereiche

  Deutsche Version:   26,965 MHz bis 27,405 MHz   FM >  Kanäle 1 bis 80
  27,002 MHz bis 27,135 MHz   AM   Kanäle 4 bis 15
  Europa-Version (CEPT):   26,965 MHz bis 27,405 MHz   FM   Kanäle 1 bis 40

Sender

  Sendeleistung:   FM - 1 auf 4W umschaltbar
  AM - 1 W ( nur deutsche Version )
  Modulationsempfindlichkeit:   2,8 mV an 1 kOhm
Ober- und Nebenwellen:   -90 dbc entspr. 4nw
Frequenzhub:   2,0 kHz
AM-Modulationsgrad:   90% ( nur deutsche Version )

Empfänger

  Empfindlichkeit ( FM ):   besser +3 dBuV EMK für 20 dB SINAD
  Empfindlichkeit ( AM ):   besser +6 dBuV EMK für 12 dB SINAD ( nur deutsche Version )
  Nachbarkanalselektion:   besser 60 dBuV EMK
  Intermodulation:   besser 60 dBuV EMK
 Nebenempfangsstellen:   besser 50 dBuV EMK
  NF-Leistung:   2 W an 8 Ohm ( 3,5 mm Klinkenbuchse )
  Kopfhörer: 6,3 mm Klinkenstecker ( MONO ) über Vorwiderstand parallel zum Lautsprecherausgang

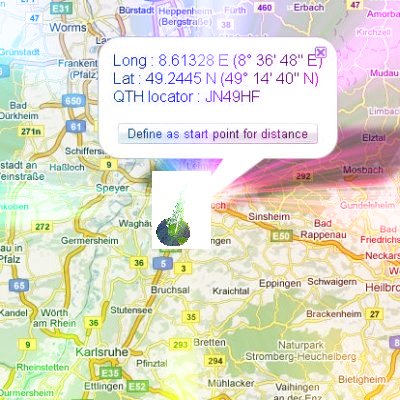

Standort des Gateway

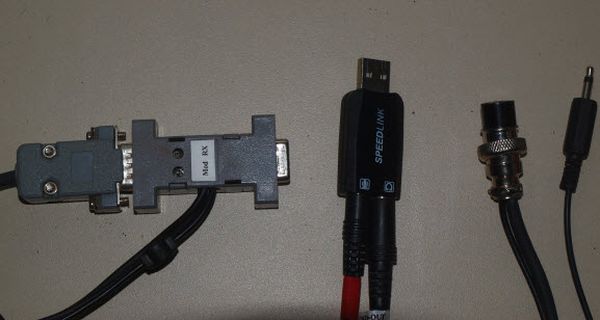

Interface<



Technische Daten und Anforderungen:

* PC mit COM-Schnittstelle
* Gehäuse für 9polige Sub-D Verbinder
* Anschlußkabel mit 3,5 mm Klinkenstecker für Soundkarte LINE-IN
* Anschlußkabel mit 3,5 mm Klinkenstecker für Soundkarte LINE-OUT
* Pegeltrimmregler für Modulation ( LINE-OUT )
* Pegeltrimmregler für RX-NF-Ausgang ( LINE-IN )
* Steuerung des Funkgerätes über vorhandenes PC-COM-Funkgerätekabel
   oder optionales Kabel 2 m bzw. 5 m als COMKAB2 bzw. COMKAB5

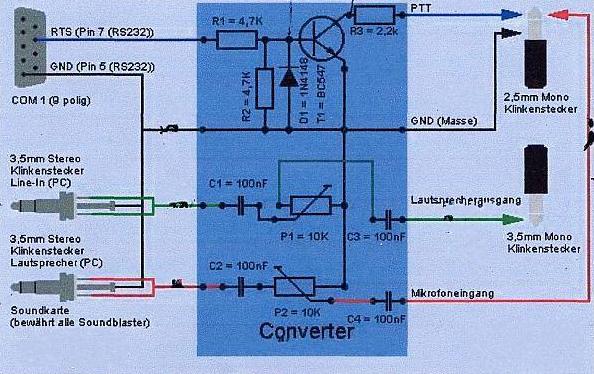

Interface Beschreibung

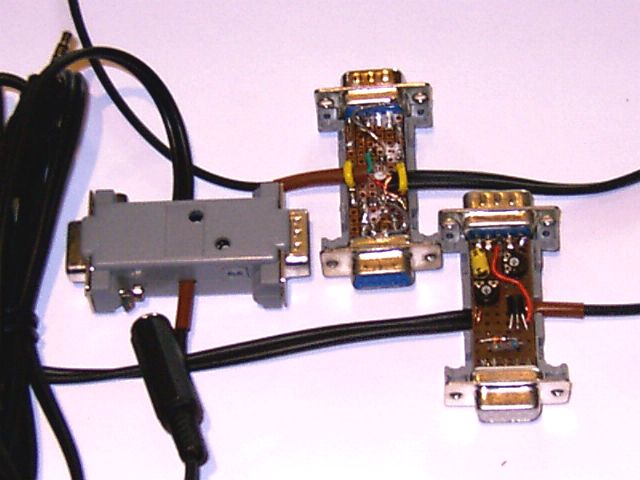

Eigenbau Interface

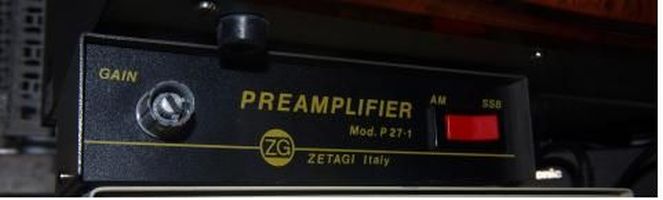

Zetagi Empfangsverstärker

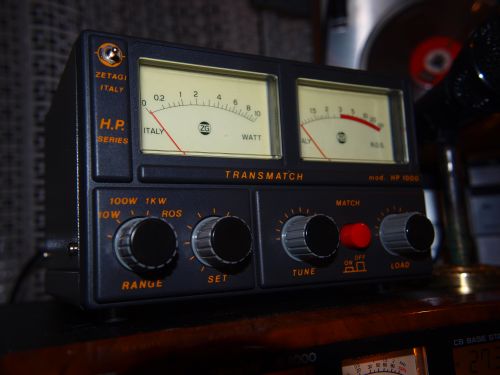

Zetagi TransMatch
Stehwelle und Leistungsmesser


Habt ihr Fragen noch oder braucht ihr Hilfe so meldet euch.Zu erreichen bin ich auf dem TS 3 Server Funk-Gateway.no-ip.org oder tel.:07253/9212326. Ich helfe euch gerne beim einrichten.
