Doppel-M-Beam-Berechnung

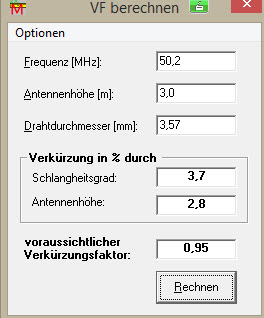

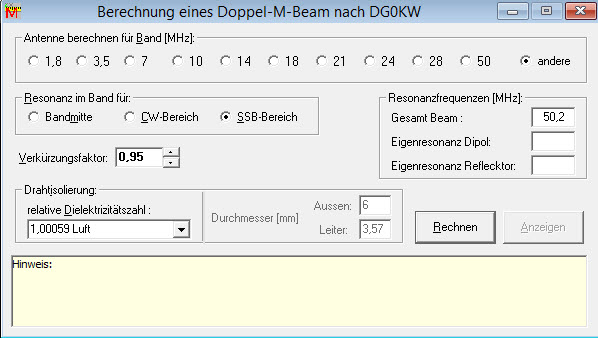

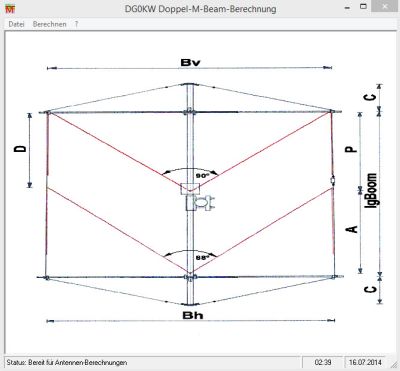

Das Programm dient zur Berechnung von Doppel-M-Beam Antennen nach DG0KW für die Amateurfunkbänder der Kurzwelle und anderer Bänder. Dabei werden die Längen der Antennenelemente, Abstände und andere Längenmaße berechnet. Hierbei handelt es sich um eine Zweielemente Antenne mit abgewinkelten Elementen. Die beiden Elemente der Antenne, der Dipol und der Reflektor, haben die Form des Buchstaben M. Ein Artikel zu dieser Antenne ist in der Zeitschrift "Funkamateur" Heft 5/2010 S.525-527 erschienen. Das Doppel-M-Beam-Berechnung-Programm baut auf die in diesem Text aufgeführten Formeln und dem Stromsummen-Antennen-Berechnungs-Programm auf. Bei der Berechnung des VF wurde dabei der Korrekturwert schon berücksichtigt. Weitere Einzelheiten sind im Hilfetext zu dem Programm zu finden.

Programm - Download

Hilfe Datei als PDF heruterladen

Habt ihr Fragen noch oder braucht ihr Hilfe so meldet euch.Zu erreichen bin ich auf dem TS 3 Server Funk-Gateway.no-ip.org oder tel.:07253/9212326. Ich helfe euch gerne beim einrichten.
