Installation-Anleitung TS 3 Gateway

Wie funktioniert der TS-Gateway Commander?

Dieses Plugin macht aus dem Teamspeak3-Client einen Funk-Gateway.

Mit „TS-Gateway Commander“ lässt sich ein Funkgerät über die Sprachkonferenzsoftware Teamspeak fernsteuern. Um das Funkgerät steuern zu können, muss dieses über ein COM-Port Modem und einer Soundkarte mit dem PC verbunden sein.

Egal ob CB-Funk, Freenet, PMR oder Amateurfunk, die Einsatzmöglichkeiten sind genauso umfangreich, wie die Vielzahl der Funktionen die der TS-Gateway Commander liefert.

Der TS-Gateway Commander für Teamspeak 3
• Die Installation:

Zuerst lädst du dir die Software den TS 3 Client 32 herunter.
für TeamSpeak 3 Client
Als nächstes lädst du den TS 3 Gateway Commander herrunter.
für TS 3 Gateway Commander
Und zu letzt lädst du die TSGateway_Link.dll herunter.
für TSGateway_Link.dll

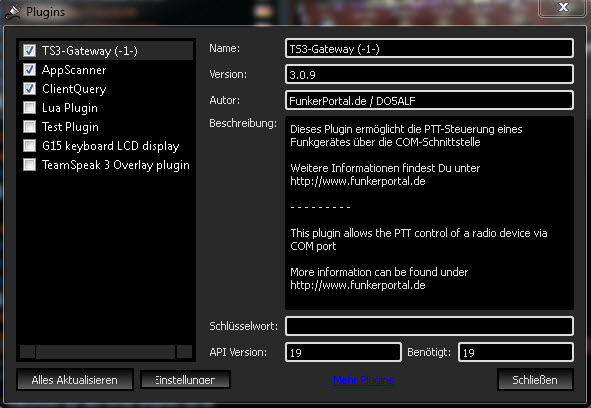

Nach dem Download des plugins„TSGateway_Link.dll“kopierst du es dann in den Plugins-Ordner von deiner Teamspeak3 z.B. D:/Programme/Teamspaek3/Team 3 Client/plugins Nach erfolgreicher Installation sollte sich in dem Ordner „Plugins“ eine Datei mit dem Namen „TSGateway_Link.dll“ befinden.Klicke auf den Button Extra Optionen und dann auf Erweiterungen.Hier kannst du dann sehen dass das Plugins TS3-Gateway (Link) installiert ist.Siehe Grafik

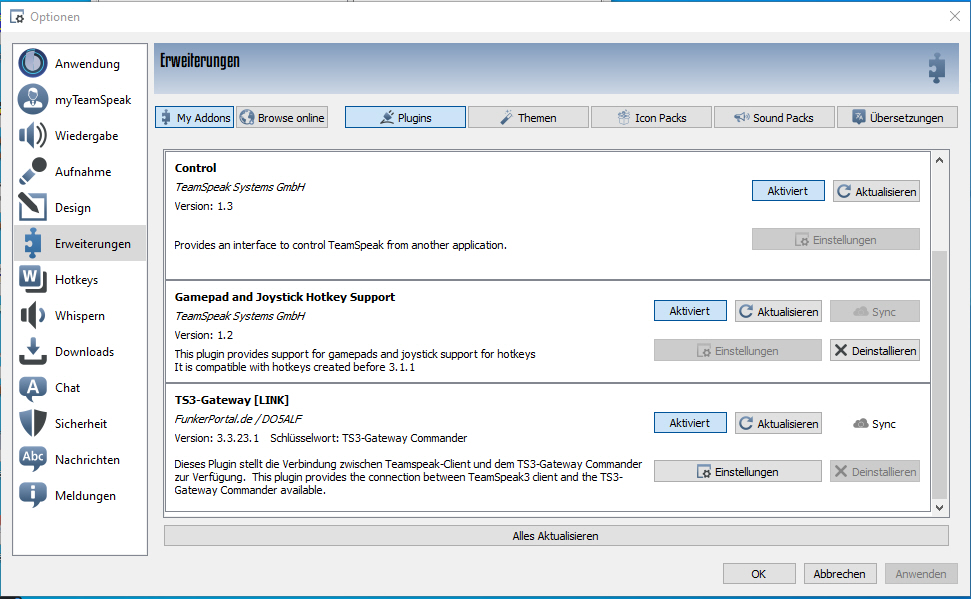

Klicke auf den Button Extra Optionen und dann auf Erweiterungen.Hier kannst du dann sehen dass das Plugins TS3-Gateway (Link) installiert ist

• Teamspeak & Gateway einrichten:

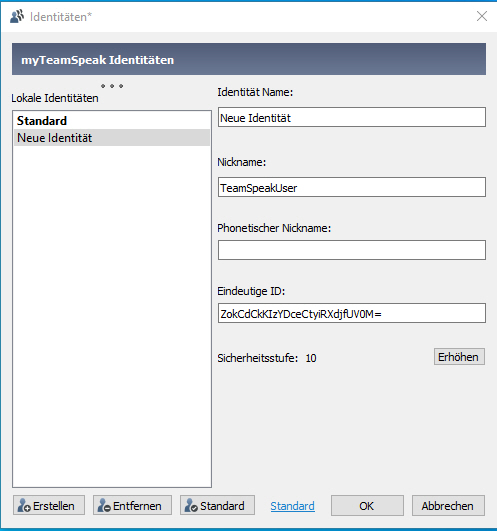

Zuerst erstellen wir eine neue Identität.Wir klicken wieder auf Extra und dann auf Identitäten.Es öffnet sich ein neues Fenster. Hier klicken wir auf den Button erstellen.Bei Lokale Identitäten steht nun Neue Identität.Nun tragen wir bei Identität Name(zb. GW 11m Kanal39)ein. Das selbe machen wir bei Nickname (zb. GW 11m Kanal39)Eindeutige ID wird autom. erstellt.Jetzt noch auf ok klicken das wars mit der neuen Identität.

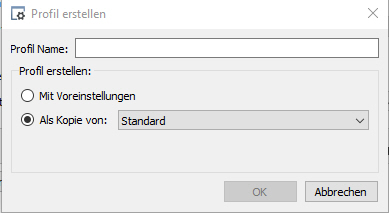

Jetzt kommen wir zur Sound Einstellung.Du geht auf den Button Extra und dann auf Anwendung.Es öffnet sich ein neues Fenster.Hier klickt du dann Wiedergabe an. Und dann auf das + Zeichen.Ein neues Bild erscheint Profil erstellen.Als Kopie von Standard markieren.Profil:Name (zb.GW 11m Kanal39) ok klicken.

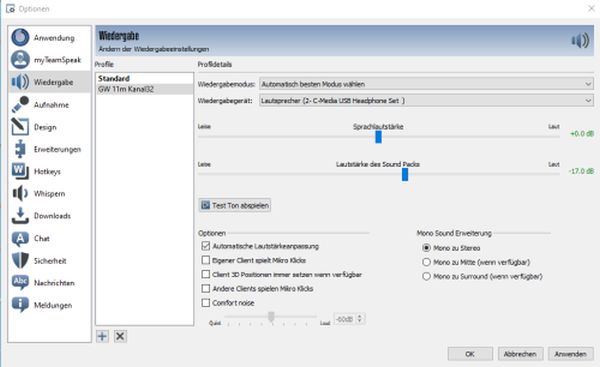

Wiedergabe markieren Bei Profile steht GW 11m Kanal39 Profildetails Wiedergabe Soundkarte auswählen.Schieberegler Soundpack nach links schieben
Jetzt kommen wir zur Sound Einstellung.Du geht auf den Button Extra und dann auf Anwendung.Es öffnet sich ein neues Fenster.Hier klickt du dann Aufnahme an. Und dann auf das + Zeichen.Ein neues Bild erscheint Profil erstellen.Als Kopie von Standard markieren.Profil:Name (zb.GW 11m Kanal39) ok klicken.
Aufname markieren Bei Profile steht GW 11m Kanal39 Profildetails Aufnahme Soundkarte auswählen. Automatische Spracherkennung markieren.Schieberegler auf-48 stellen
Achtunk jedes Gateway hat eine eigene Soundkarte (zb.USB Sound)

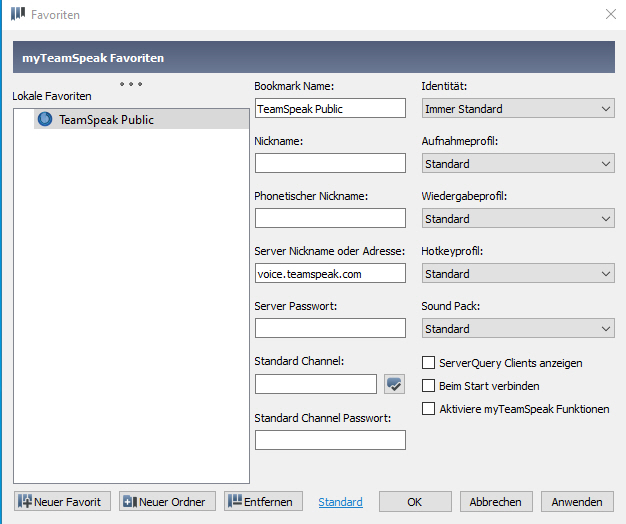

Jetzt klicken wir auf Favoriten und im nächsten Fenster Favoriten verwalten.Im Fenster myTeamspeak Favoriten klickst du unten auf den Button Neuer Favorit. Auf der rechten Seite bei Bookmark Name trägst du in unserem bs. GW 11m Kanal32 ein.
1.Nickname: GW 11m Kanal32
1.Identität: GW 11m Kanal32
1.Wiedergabeprofil: GW 11m Kanal32
1.Hotkeyprofil: Standard
1.Sound Pack: Default Text To Speech
1.Server Nickname oder Adresse: Landfunker-Freunde-BW.dyndns.org
Beim Start verbinden bitte kein Häckchen setzen.Zuletzt auf Anwenden klicken und auf ok.

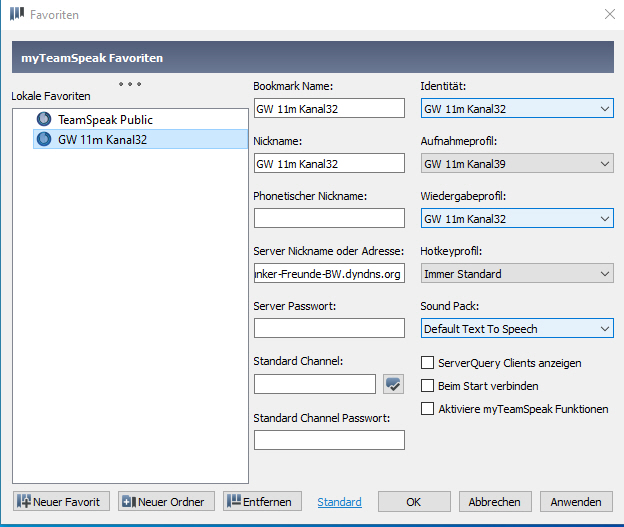

Wenn du alles richtig gemacht hast sollte myTeamSpeak Favoriten so aus sehen.
TeamSpeak 3 bitte nicht starten


• Teamspeak & Meine Gateway Einstellung:

Für eure Windowsversion brauchst du immer der neuste TS 3 Client so wie den Gateway Commander(achte auf die API Version.)Die API Version und der Commander müssen gleich sein.

Hier wird die Einstellung des Gateway-Commander beschrieben.



Mit der rechten Maustaste gehst du auf das Symbol 1 (Das heist 1Gateway) nun öffnet sich ein Fenster Einstellungen ändern.



Bei Status-Fenster anzeigen setzt ihr einen Hacken.
Sendezeit-Begrenzung(Funk) könnt ihr bei aktiv einen Hacken setzen.Hier wird die Sendezeit mit dem Schieberegler sowie der Reset eingestellt.
Das gleiche gilt auch bei Sende-Begrenzung (TeamSpeak)



Bei Gateway-Name gebt ihr euer Gateway ein und setzt den Hacken bei Gateway-Name erstellen.Somit erscheint beim Start von TS3 das Rufzeichen



Teamspek PTT Steuerung.
Hier ist nur wichtig Vox verwenden sonst geht der Gateway-Betrieb nicht.

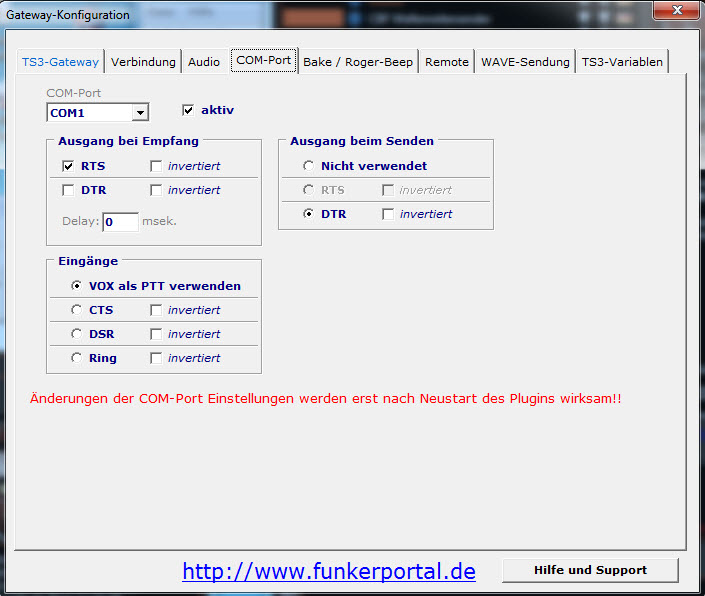

Bei Com-Port wählt ihr eure Schnittstelle aus un setzt bei aktiv einen Hacken.
Bei Ausgang Empfang wird RTS aktiviert.
Eingänge Vox als PTT verwenden
Alles andere wird nicht aktiviert.



Bei RogerBeep und Funk-Bake kannst deine Einstellungen vornehmen.
In dieser Version ist die Empfangsbestätung nicht aktiviert.

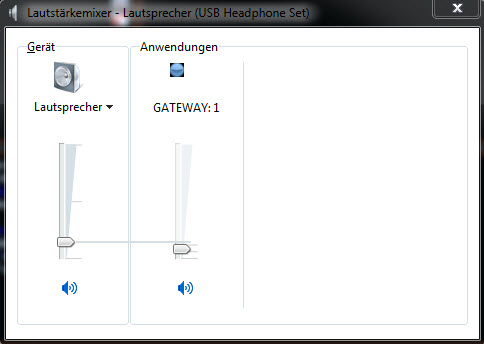

Sound-Einstellung



Die beiden Regler für Lautstärcke und Mikrofon möglichst nach unten schieben.Bei Mikrofon Verstärckung kein Hacken setzen.Wenn die Regler zu weit oben sind entsteht ein Echo.Am besten ihr geht auf unseren TS3 3 Server Funk-Gateway.no-ip.org in den Raum Test-Raum um die Einstellungen zu prüfen.An schliesend könnt hier noch in dem Musik-Raum gehen.Wenn ihr dann die Musiksendung hört so könnt ihr davon aus gehen dass eure Einstellungen stimmen.


Mit „TS-Gateway Commander“ lässt sich ein Funkgerät über die Sprachkonferenzsoftware Teamspeak fernsteuern. Um das Funkgerät steuern zu können, muss dieses über ein COM-Port Modem und einer Soundkarte mit dem PC verbunden sein.




Das Fenster TS3-Gateway-Einstellungen erklärt sich von selbst.
Das gleiche gilt auch für Verbindung,Audio und Bake/Roger-Beep.
Diese funktionen sind schon im oberen Teil beschrieben.

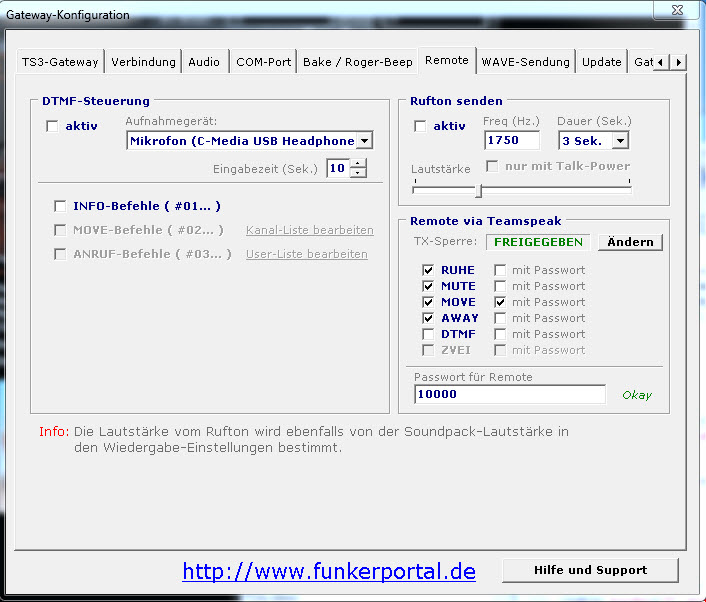

Remote-Einstellung und Aktivierung



Der TS-Gateway Commander DTMF-Decoder
ACHTUNG:
Werden hier Änderungen vorgenommen muss das Plugin
unbedingt neu gestartet werden.
• Was bedeutet die Eingabezeit?
Wird innerhalb der Einstellbaren „Eingabezeit“ kein weiterer DTMFCode
empfangen verlässt das Gateway den Befehls-Modus
und kehrt zum normal Betrieb zurück.
• Wie ist ein DTMF-Befehl aufgebaut?
Ein Befehl besteht im wesentlichen aus 4 Teilen.
Die Eingabe von # (Raute) startet den Befehls-Modus,
gefolgt vom Typ des Befehls bestehend aus zwei Zahlen.
#01 steht hier z.B für die Info-Befehle
#02 und weitere sind für zukünftige Typen reserviert...
Gefolgt von weiteren zwei Zahlen die bestimmen welcher der
Befehle ausgelöst werden soll...
Abgeschlossen wird die Befehlseingabe mit dem * (Stern)
• Zur Zeit verfügbare DTMF-Befehle: (Stand: Vers.: 3.0.8)
#0101* Ansage der aktuellen Uhrzeit
#0102* Ansage vom Online-Status
#0103* Wie viele User befinden sich zur Zeit im Kanal (Teamspeak)

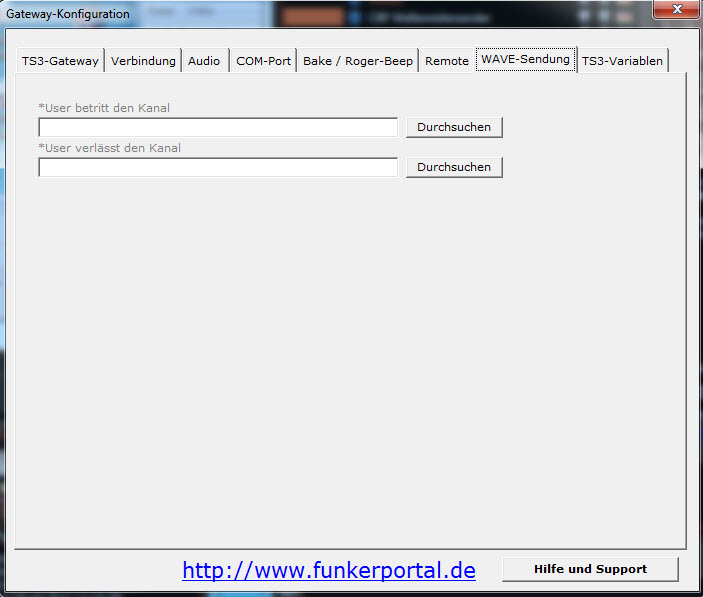

#0104* Sendet eine beliebig einstellbare Wave-Datei
#0105* Startet die Aussendung der Bake (Nur wenn Bake aktiviert ist)


Der TS3 Server Funk-Gateway.no-ip.org wünscht euch mit eurem Gateway nun viel Freude.Wir hoffen wir konnten mit unserer Anleitung helfen.Es würde uns freuen wenn ihr als kleines danke schön einen Eintrag ins Gästebuch macht.


Habt ihr Fragen noch oder braucht ihr Hilfe so meldet euch.Zu erreichen bin ich auf dem TS 3 Server Landfunker-Freunde-BW.dyndns.org oder tel.:07253/9212326. Ich helfe euch gerne beim einrichten.
